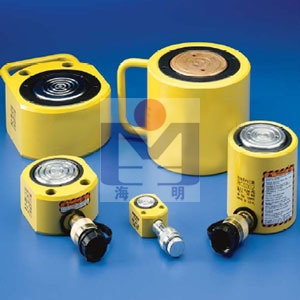

RSM/RCS系列薄型液压缸
 |
RSM-系列，超薄型油缸
·紧凑扁平式设计用于其它液压缸不适用的场合
·RSM-750、-1000、-1500 配有便于携带的手柄
·安装孔使固定便易
·烤漆表面使耐腐蚀能力更强
·所有型号均含快速接头与防尘帽
·镀铬柱塞
·沟槽柱塞表面无需鞍座
·单作用，弹簧回缩
RCS-系列，薄型液压缸
·轻巧紧凑设计用于空间有限的场合
·烤漆表面使耐腐蚀能力更强
·防尘圈减少污染，延长液压缸使用寿命
·所有型号均含 CR-400 快速接头与防尘帽
·柱塞顶部的螺纹孔可用于安装可倾斜式鞍座（选配件）
·RCS-1002 配有手柄便于携带
·镀铬柱塞
·单作用，弹簧回缩 |
| RSM/RCS系列薄型液压缸的技术参数 |
型号 |
承载能力 |
行程 |
油 量 |
本体高度 |
外径 |
重量 |
tons |
mm |
cm3 |
mm |
mm |
kg |
RSM-50 |
5 |
6 |
4 |
32 |
58×41 |
1 |
RSM-100 |
10 |
12 |
18 |
42 |
82×55 |
1,4 |
RSM-200 |
20 |
11 |
32 |
51 |
101×76 |
3,1 |
RSM-300 |
30 |
13 |
55 |
58 |
117×95 |
4,5 |
RSM-500 |
50 |
16 |
99 |
66 |
140×114 |
6,8 |
RSM-750 |
75 |
16 |
164 |
79 |
165×139 |
11,3 |
RSM-1000 |
100 |
16 |
203 |
85 |
178×153 |
14,5 |
RSM-1500 |
150 |
16 |
317 |
100 |
215×190 |
26,3 |
RCS-101 |
10 |
38 |
55 |
88 |
69 |
4,1 |
RCS-201 |
20 |
45 |
129 |
98 |
92 |
5 |
RCS-302 |
30 |
62 |
261 |
117 |
101 |
6,8 |
RCS-502 |
50 |
60 |
373 |
122 |
124 |
10,9 |
RCS-1002 |
100 |
57 |
722 |
141 |
165 |
22,7 |
|
|
|
| 液压缸使用方法: |
1、使用前必须检查各部是否正常。
2、使用时应严格遵守主要参数中的规定，切忌超高超载，否则当起重高度或起重吨位超过规定时，油缸顶部会发生严重漏油。
3、如手动泵体的油量不足时，需先向泵中加入应为经充分过滤后的液压油才能工作。
4、重物重心要选择适中，合理选择液压缸的着力点，底面要垫平，同时要考虑到地面软硬条件，是否要衬垫坚韧的木材，放置是否平稳，以免负重下陷或倾斜。
5、液压缸将重物顶升后，应及时用支撑物将重物支撑牢固，禁止将液压缸作为支撑物使用。
6、如果液压缸系弹簧复位结构，起重完后，即可快速取出，但不可用连接的软管来拉动液压缸。
7、使用时千万不要超过额定行程,以免损坏液压缸。
8、使用过程中应避免液压缸剧烈振动。
9、不适宜在有酸碱，腐蚀性气体的工作场所使用。
10、用户要根据使用情况定期检查和保养。 |
|
